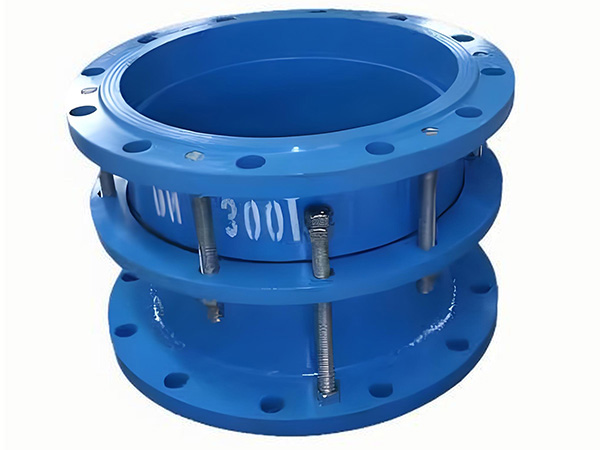

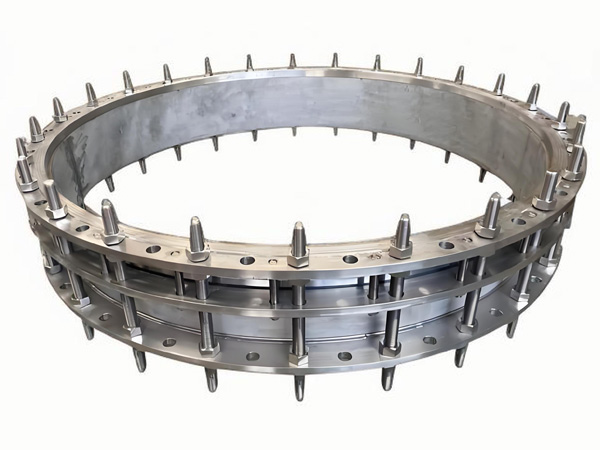

S313型伸缩器

S313型伸缩器

 S313伸缩器主要为保障管道正常运行,具有以下作用:补偿吸收管道轴向、横向、角向热变形;吸收设备振动,减少设备振动对管道的影响;吸收地 震、地陷对管道的变形量。伸缩器两端要设置支墩,它本身不承受轴向拉力,必要时可加防拉脱。



全国统一销售热线:13271596708

产品介绍

伸缩器也称伸缩节、膨胀节、补偿器。伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自 由伸缩,一旦越过其伸缩量就起到限位,确保管道的正常运行。主要为保障管道正常运行,具有以下作用:补偿吸收管道轴向、横向、角向热变形;吸收设备振动,减少设备振动对管道的影响;吸收震动、地陷对管道的变形量。套管式伸缩器为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了很多方便,给长距离管路因温差伸缩起到了很好的调节作用。

技术参数
DN
(mm)
法兰连接尺寸
安装尺寸
重量
(公斤)
D
n—d
短长度
安装长度
最大长度
伸缩量
50
165
125
4—18
170
200
230
60
9.8
65
185
145
4—18
170
200
230
60
12.1
80
200
160
8—18
170
200
230
60
14.23
100
220
180
8—18
225
260
295
70
19.55
120
250
2IO
8—18
225
260
295
70
23
150
285
240
8—22
225
260
295
70
30.55
200
340
295
8—22
225
260
295
70
40.7
250
395
350
12—22
225
260
295
70
53.5
300
445
400
12—22
280
330
380
100
75.5
350
505
460
16—22
280
330
380
100
91
400
565
515
16—26
280
330
380
100
112
450
615
565
20—26
280
330
380
100
127
500
670
620
20—26
300
360
420
120
147
600
1780
725
20—30
300
360
420
120
235
700
895
840
24—30
300
360
420
120
269
800
1015
950
24—33
300
360
420
120
326
900
1115
1050
28—33
335
400
465
130
394
1000
1230
1160
28—33
335
400
465
130
451
1200
1455
1380
32—39
335
400
465
130
648
1400
1675
1590
36—42
345
420
495
150
869
1600
1915
1820
40—48
345
420
495
150
1175
1800
2115
2020
44—48
360
440
520
160
1406
2000
2325
2230
48—48
360
440
520
160
1649
